Handgewindebohrersatz 3-tlg. DIN 352 HSS-G M45

Beschreibung
Hersteller

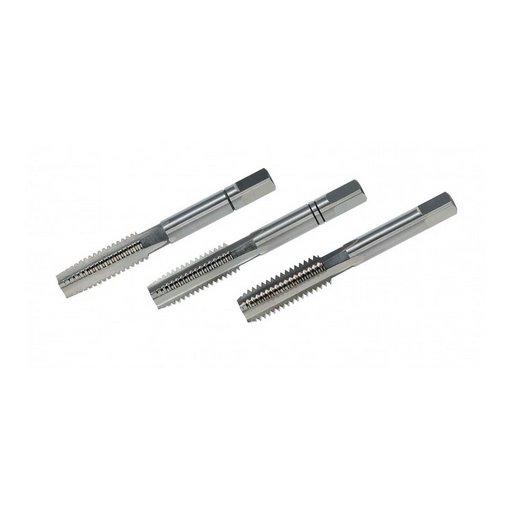

Handgewindebohrersatz 3-tlg. DIN 352 HSS-G

Beschreibung

Gewindeart: metrisches ISO-Gewinde
Norm: DIN 352
Material: HSS-G
Nutenform: gerade genutet

Technische Daten

Artikelnummer	Nennmaß D	L1	L2	D2	Durchmesser
27302	M 1 x 0.25	32	5,5	2,5	2,1
27304	M 1.1 x 0.25	32	5,5	2,5	2,1
27306	M 1.2 x 0.25	32	5,5	2,5	2,1
27308	M 1.4 x 0.3	32	7	2,5	2,1
27310	M 1.6 x 0.35	32	8	2,5	2,1
27312	M 1.7 x 0.35	32	8	2,5	2,1
27314	M 1.8 x 0.35	32	8	2,5	2,1
27316	M 2 x 0.4	36	8	2,8	2,1
27318	M 2.2 x 0.45	36	9	2,8	2,1
27320	M 2.3 x 0.4	36	9	2,8	2,1
27322	M 2.5 x 0.45	40	9	2,8	2,1
27324	M 2.6 x 0.45	40	9	2,8	2,1
27326	M 3 x 0.5	40	11	3,5	2,7
27328	M 3.5 x 0.6	45	13	4,0	3,0
27330	M 4 x 0.7	45	13	4,5	3,4
27332	M 4.5 x 0.75	50	16	6,0	4,9
27334	M 5 x 0.8	50	16	6,0	4,9
27336	M 5.5 x 0.9	50	18	6,0	4,9
27338	M 6 x 1.0	50	19	6,0	4,9
27340	M 7 x 1.0	50	19	6,0	4,9
27342	M 8 x 1.25	56	22	6,0	4,9
27344	M 9 x 1.25	63	22	7,0	5,5
27346	M 10 x 1.5	70	24	7,0	5,5
27348	M 11 x 1.5	70	24	8,0	6,2
27350	M 12 x 1.75	75	29	9,0	7,0
27354	M 14 x 2.0	80	30	11,0	9,0
27356	M 15 x 2.0	80	32	12,0	9,0
27358	M 16 x 2.0	80	32	12,0	9,0
27362	M 18 x 2.5	95	40	14,0	11,0
27366	M 20 x 2.5	95	40	16,0	12,0
27370	M 22 x 2.5	100	40	18,0	14,5
27374	M 24 x 3.0	110	50	18,0	14,5
27376	M 27 x 3.0	110	50	20,0	16,0
27378	M 30 x 3.5	125	56	22,0	18,0
27380	M 33 x 3.5	125	56	25,0	20,0
27382	M 36 x 4.0	150	63	28,0	22,0
27384	M 39 x 4.0	15	63	32,0	24,0
27386	M 42 x 4.5	150	63	32,0	24,0
27388	M 45 x 4.5	160	70	36,0	29,0
27390	M 48 x 5.0	180	75	36,0	29,0
27392	M 52 x 5.0	180	75	40,0	32,0
27394	M 56 x 5.5	200	85	45,0	35,0
27396	M 60 x 5.5	200	85	45,0	35,0
27398	M 64 x 6.0	220	90	50,0	39,0
27399	M 68 x 6.0	220	90	50,0	39,0
28130	M 72 x 6.0	240	80	50,0	39,0
28131	M 76 x 6.0	240	80	50,0	39,0
28132	M 80 x 6.0	260	85	50,0	39,0
28133	M 84 x 6.0	260	85	50,0	39,0
28134	M 88 x 6.0	260	85	50,0	39,0
28135	M 90 x 6.0	260	85	50,0	39,0
28136	M 92 x 6.0	280	90	56,0	44,0
28137	M 96 x 6.0	280	90	56,0	44,0
28138	M 100 x 6.0	280	90	56,0	44,0
