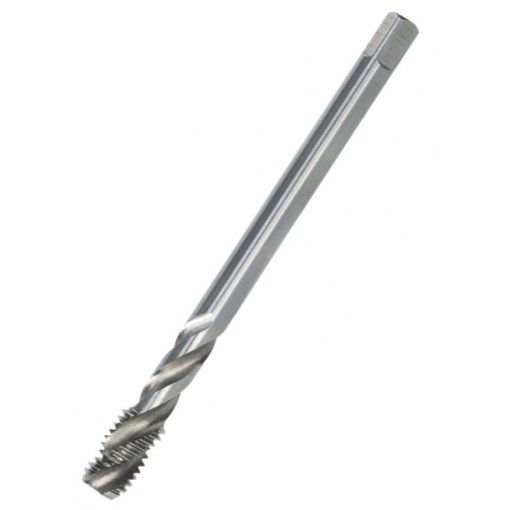

Maschinengewindebohrer DIN 376 HSSE RSP M22

Beschreibung
Hersteller

Maschinengewindebohrer DIN 376 HSSE RSP

Beschreibung

Gewindeart: metrisches ISO-Gewinde
Norm: DIN 376
Form: Form C
Material: HSSE
Nutenform: 35° SP
Anwendung: für Sacklöcher
Gewindenorm: DIN 13

Technische Daten

Artikelnummer	Nennmaß D	L1	L2	D2	Durchmesser
38726	M 3 x 0.5	56	6	2,2	-
38730	M 4 x 0.7	63	7	2,8	2,1
38734	M 5 x 0.8	70	8	3,5	2,7
38738	M 6 x 1.0	80	10	4,5	3,4
38742	M 8 x 1.25	90	14	6,0	4,9
38746	M 10 x 1.5	100	16	7,0	5,5
38750	M 12 x 1.75	110	18	9,0	7,0
38754	M 14 x 2.0	110	20	11,0	9,0
38758	M 16 x 2.0	110	22	12,0	9,0
38762	M 18 x 2.5	125	25	14,0	11,0
38766	M 20 x 2.5	140	25	16,0	12,0
38770	M 22 x 2.5	140	27	18,0	14,5
38774	M 24 x 3.0	160	30	18,0	14,5
38776	M 27 x 3.0	160	30	20,0	16,0
38778	M 30 x 3.5	180	35	22,0	18,0
38780	M 33 x 3.5	180	35	25,0	20,0
38782	M 36 x 4.0	200	40	28,0	22,0
38784	M 39 x 4.0	200	40	32,0	24,0
38786	M 42 x 4.5	200	45	32,0	24,0
38788	M 45 x 4.5	220	45	36,0	29,0
38790	M 48 x 5.0	250	50	36,0	29,0
38792	M 52 x 5.0	250	50	40,0	32,0
