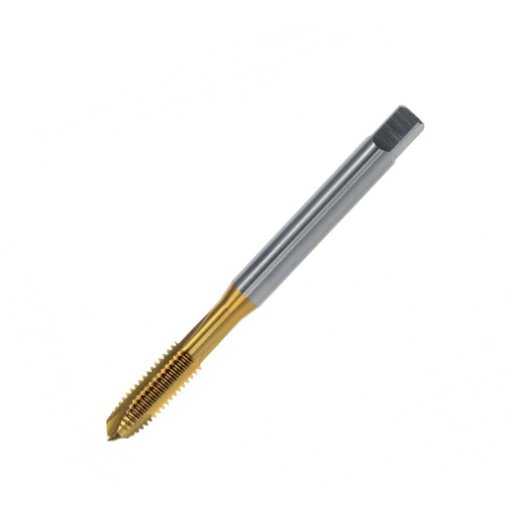

Maschinengewindebohrer DIN 371/DIN 376 Dulo TIN

Beschreibung
Hersteller

Maschinengewindebohrer DIN 371/DIN 376 Dulo TIN

Beschreibung

Gewindeart: metrisches ISO-Gewinde
Norm: DIN 371/DIN 376
Form: Form B
Material: HSSE
Toleranz: ISO2 (6H)
Nutenform: gerade genutet
Anwendung: für Durchgangslöcher
Gewindenorm: DIN 13
Beschichtung: TiN

Technische Daten

Artikelnummer	Nennmaß D	L1	L2	D2	Durchmesser
DIN 371
31526	M 3 x 0.5	56	11	3,5	2,7
31530	M 4 x 0.7	63	13	4,5	3,4
31534	M 5 x 0.8	70	16	6,0	4,9
31538	M 6 x 1.0	80	19	6,0	4,9
31542	M 8 x 1.25	90	22	8,0	6,2
31546	M 10 x 1.5	100	24	10,0	8,0
DIN 376
31550	M 12 x 1.75	110	29	9,0	7,0
31554	M 14 x 2.0	110	30	11,0	9,0
31558	M 16 x 2.0	110	32	12,0	9,0
31562	M 18 x 2.5	125	34	14,0	11,0
31566	M 20 x 2.5	140	34	16,0	12,0

Herstellerinformationen nach GPSR
(Produktsicherheit)

Völkel GmbH
Morsbachtalstraße 20, 42855 Remscheid, Deutschland
Telefon: 02191 – 490112 E-Mail: info@voelkel.com
