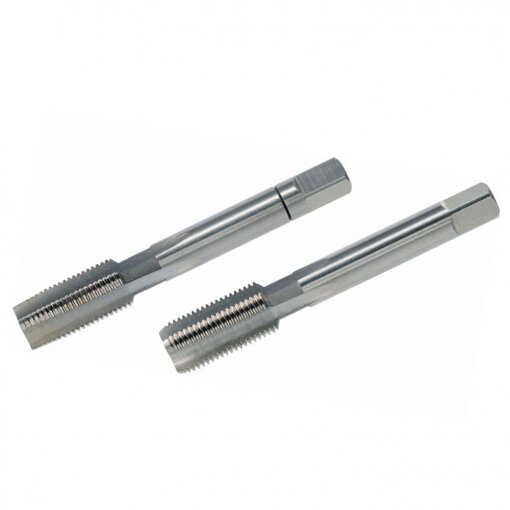

Handgewindebohrer 2-tlg. Satz DIN 5157 HSS-G G
- (BSP) 1/8 – G (BSP) 4”
Anwendung:
für den allgemeinen Einsatz
- gut zerspanbare Werkstoffe bis 900 N/mm²
- unlegierte und niedriglegierte Stähle
- für Durchgangs- und Sacklöcher
- für den Handeinsatz
- Gewindeart: Rohrgewinde
- Gewindenorm: DIN ISO 228
| Nennmaß | Gesamtlänge (L1) mm | Gewindelänge (L2) mm | Kernlochdurchmesser (D1) mm | Schaftdurchmesser (D2) mm | Antriebsaufnahme mm |
| G (BSP) 1/8 x 28 | 63 | 20 | 8,8 | 7,0 | 5,5 |
| G (BSP) 1/4 x 19 | 70 | 22 | 11,8 | 11,0 | 9,0 |
| G (BSP) 3/8 x 19 | 70 | 22 | 15,25 | 12,0 | 9,0 |
| G (BSP) 1/2 x 14 | 80 | 22 | 19,0 | 16,0 | 12,0 |
| G (BSP) 5/8 x 14 | 80 | 22 | 21,0 | 18,0 | 14,5 |
| G (BSP) 3/4 x 14 | 90 | 22 | 24,5 | 20,0 | 16,0 |
| G (BSP) 7/8 x 14 | 90 | 22 | 28,25 | 22,0 | 18,0 |
| G (BSP) 1" x 11 | 100 | 25 | 30,75 | 25,0 | 20,0 |
| G (BSP) 1.1/8 x 11 | 125 | 40 | 35,3 | 28,0 | 22,0 |
| G (BSP) 1.1/4 x 11 | 125 | 40 | 39,5 | 32,0 | 24,0 |
| G (BSP) 1.3/8 x 11 | 140 | 40 | 41,7 | 36,0 | 29,0 |
| G (BSP) 1.1/2 x 11 | 140 | 40 | 45,25 | 36,0 | 29,0 |
| G (BSP) 1.5/8 x 11 | 140 | 40 | 49,3 | 40,0 | 32,0 |
| G (BSP) 1.3/4 x 11 | 140 | 40 | 51,1 | 40,0 | 32,0 |
| G (BSP) 2" x 11 | 160 | 40 | 57,0 | 45,0 | 35,0 |
| G (BSP) 2.1/4 x 11 | 160 | 40 | 63,1 | 50,0 | 39,0 |
| G (BSP) 2.1/2 x 11 | 160 | 40 | 72,6 | 50,0 | 39,0 |
| G (BSP) 2.3/4 x 11 | 160 | 40 | 78,9 | 50,0 | 39,0 |
| G (BSP) 3" x 11 | 160 | 40 | 85,3 | 50,0 | 39,0 |
| G (BSP) 3.1/2 x 11 | 180 | 45 | 97,75 | 56,0 | 44,0 |
| G (BSP) 4" x 11 | 180 | 45 | 110,5 | 56,0 | 44,0 |
