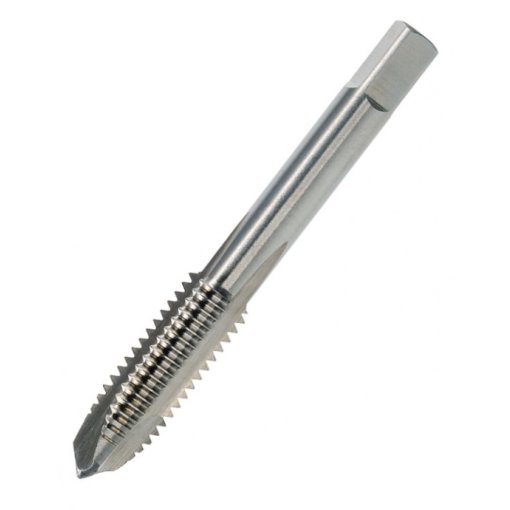

Einschnittgewindebohrer HSS-E Form B M24

Beschreibung
Hersteller

Einschnittgewindebohrer HSS-E Form B

Beschreibung

Gewindeart: metrisches ISO-Gewinde
Norm: DIN 352
Form: Form B
Material: HSSE
Toleranz: ISO2 (6H)
Gewindenorm: DIN 13
Nutenform: gerade genutet
Anwendung: für Duchgangslöcher

Technische Daten

Artikelnummer	Nennmaß D	L1	L2	D2	Durchmesser
61526	M 3 x 0.5	40	11	3,5	2,7
61530	M 4 x 0.7	45	13	4,5	3,4
61534	M 5 x 0.8	48	16	6	4,9
61538	M 6 x 1.0	50	19	6	4,9
61542	M 8 x 1.25	56	22	6	4,9
61546	M 10 x 1.5	70	24	7	5,5
61550	M 12 x 1.75	75	29	9	7
61554	M 14 x 2.0	80	30	11	9
61558	M 16 x 2.0	80	32	12	9
61562	M 18 x 2.5	95	40	14	11
61566	M 20 x 2.5	95	40	16	12
61570	M 22 x 2.5	100	40	18	14,5
61574	M 24 x 3.0	110	50	18	14,5
