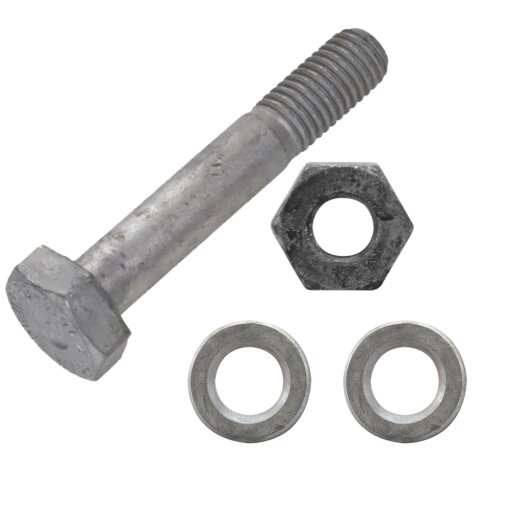

HV-Garnitur SET DIN 6914 / 6916 feuerverzinkt M 16 x 70

Bestseller

HV-Sechskantschrauben 10.9
2 HV-Scheiben DIN 6916
1 HV-Mutter DIN 6915

1,93 €

inkl. 19% USt. , zzgl.

Auswahl Lieferland

Durchmesser: M 16: M 12 M 12

M 16 M 16

M 20 M 20

M 24 M 24
Länge (mm):

Set

lieferbar
Lieferzeit: 1 - 4 Werktage (DE)

Beschreibung
Hersteller

HV-Garnitur SET DIN 6914 / 6916 (EN 14399) feuerverzinkt

HV-Verbindungen werden in Stahlbau verwendet. Zur Befestigung von Metallkonstruktionen werden je eine Schraube, mind. zwei Scheiben und ein Mutter benötigt.

Lieferumfang:

HV-Sechskantschrauben 10.9
2 HV-Scheiben DIN 6916
1 HV-Mutter DIN 6915

Gewinde Nennlänge	M 12 min. / max.	M16 min. / max.	M20 min. / max.	M24 min. / max.
30	11 / 16
35	16 / 21	12 / 17
40	21 / 26	17 / 22	13 / 18
45	26 / 31	22 / 27	18 / 23
50	31 / 36	27 / 32	23 / 28	19 / 24
55	36 / 41	32 / 37	28 / 33	24 / 29
60	41 / 46	37 / 42	33 / 38	29 / 34
65	46 / 51	42 / 47	38 / 43	34 / 39
70	51 / 56	47 / 52	43 / 48	39 / 44
75	56 / 61	52 / 57	48 / 53	44 / 49
80	61 / 66	57 / 62	53 / 58	49 / 54
85	66 / 71	62 / 67	58 / 63	54 / 59
90	71 / 76	67 / 72	63 / 68	59 / 64
95	76 / 81	72 / 77	68 / 73	64 / 69
100	81 / 86	77 / 82	73 / 78	69 / 74
110		87 / 92	83 / 88	79 / 84
120	101 / 106	97 / 102	93 / 98	89 / 94
130		107 / 112	103 / 108	99 / 104
140		117 / 122	113 / 118	109 / 114
