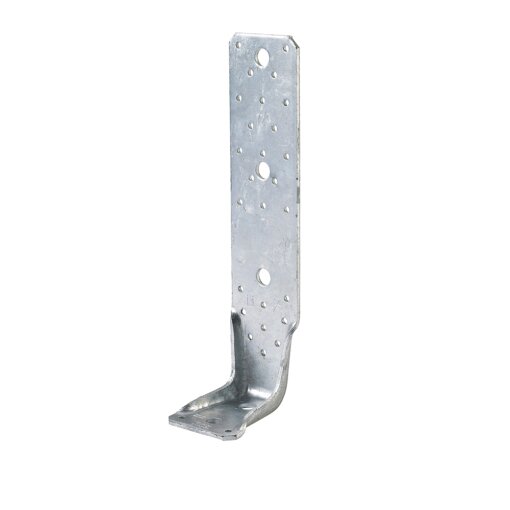

1 Stück Winkelverbinder AKR 285LG Simpson

Beschreibung
Hersteller

Winkelverbinder AKR Simpson

Die AKR Winkelverbinder ermöglichen optimale Anschlüsse zwischen Holz und anderen Baustoffen, wie Beton, Stahl, etc. Wirtschaftliche Verbindungen von Holzbauteilen an Beton oder Stahl sind mit diesen Winkeln in vielen Bereichen möglich.

Stahlqualität:

S 235 JR gemäß EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß EN ISO 1461

Vorteile

Belastbar in alle Richtungen an Balken und Stützen
Teil- oder Vollausnagelung
Ein- oder zweiseitige Anschlüsse
Mögliche Montage mit Abstand zum Auflager bei reinen Zuganschlüssen
Optimierte Bolzenausnutzung

Artikel	Abmessung (mm) A	Abmessung (mm) B	Abmessung (mm) C	Abmessung (mm) t	Schenkel A Ø5.2 [mm]	Schenkel A Ø13.5 [mm]	Schenkel B Ø5 [mm]	Schenkel B Ø11 [mm]	Schenkel B Ø13.5 [mm]	Schenkel B Ø13.5 x 25 [mm]
AKR95G	95	85	65	4	9	-	2	1	1	-
AKR95LG	95	85	65	4	9	-	2	1	-	1
AKR135G	135	85	65	4	14	1	2	1	1	-
AKR135LG	135	85	65	4	14	1	2	1	-	1
AKR285G	285	85	65	4	26	3	2	1	1	-
AKR285LG	285	85	65	4	26	3	2	1	-	1

Herstellerinformationen nach GPSR
(Produktsicherheit)

Simpson Strong-Tie GmbH
Hubert-Vergölst-Stra?e 6-14, 61231 Bad Nauheim, Deutschland
Telefon: 06032 / 86 80 – 0 E-Mail: info@strongtie.de
