1 Paar Passverbinder ETB 160-B

Hirnholzverbinder

Die ETB-Passverbinder eignen sich sowohl für Hauptträger-Nebenträgeranschlüsse als auch für Stützen-Nebenträgeranschlüsse.

Auflager: Holz, Holzwerkstoffe

Aufzulagerndes Bauteil: Holz, Holzwerkstoffe

Es können Anschlüsse mit Neigungen 15° nach unten (β = -15°) und bis 90° nach oben sowie Schrägen von 15° bis 165° ausgeführt werden.

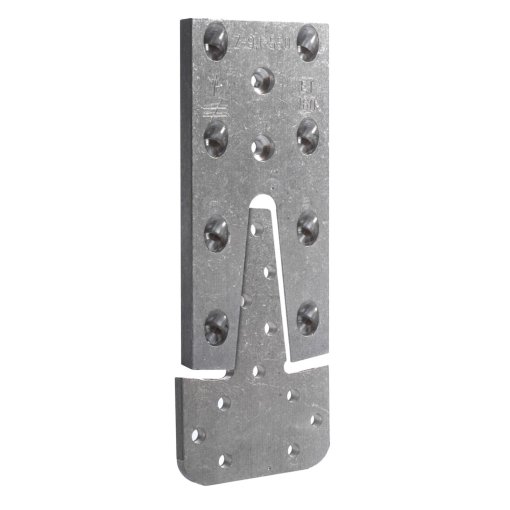

2-teiliger Verbinder aus Aluminium für Sichtholz-Anschlüsse, die keine Verarbeitungsspuren erkennen lassen.
Der ETB Passverbinder eignet sich sowohl für Hauptträger-Nebenträger-Anschlüsse als auch für Stützen-Riegel-Verbindungen in Balken aus Brettschichtholz oder Nadelvollholz zur Aufnahme von Belastungen in die Einschubrichtung.
Es sind auch Schräganschlüsse und nach oben geneigte Anschlüsse möglich.
Das einfache Einhängen der Einschubplatte auf die T-Platte ermöglicht eine passgenaue und schnelle Montage.
Bei entsprechender Überdeckung ist der Verbinder für Konstruktionen mit Brandschutznforderungen bis 30 Minuten (R30) verwendbar

	Abmessung des Nebenträgers (mm) Breite min.	Abmessung des Nebenträgers (mm) Höhe min.	A	B	C	D	t1	t2	Löcher in Hauptträger Ø5	Löcher in Nebenträger Ø5,4
ETB90-B	70	115	90	60	58	69	6	10	6	4
ETB120-B	70	150	121	60	85	95	6	10	9	6
ETB160-B	70	185	166	60	95	130	6	10	11	8
ETB190-B	90	220	195	75	138	165	6	10	19	11
ETB230-B	90	255	230	75	138	200	6	10	19	14
